Occasion

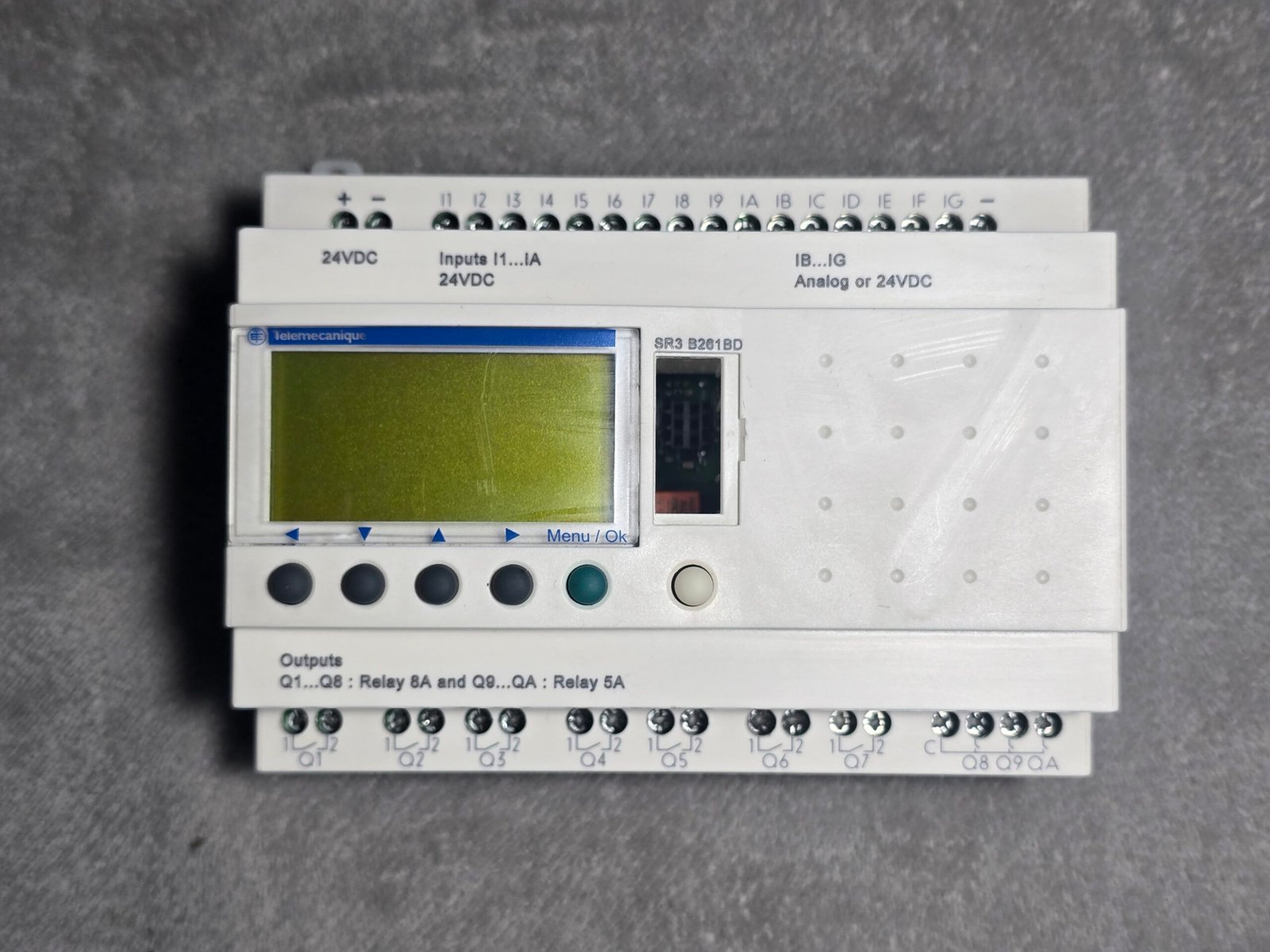

Unité centrale PLC Zelio Logic SR3B261BD

د.م. 1.300,00

Principales
Gamme de produit	Zelio Logic
Type de produit ou équipement	Relais intelligent modulaire

Complémentaires
Affichage local	Avec
Nombre de lignes de schéma de contrôle	0…500 avec FBD programmation 0…240 avec Ladder programmation
Temps de cycle	6…90 ms
Temps de sauvegarde	10 ans à 25 °C
Dérive de l’horloge	12 min/an à 0…55 °C 6 s/mois à 25 °C
Vérifications	Mémoire du programme à chaque mise sous tension
[Us] tension d’alimentation	24 V
Limites de la tension d’alimentation	19,2…30 V
Courant d’alimentation maximal	190 mA (sans extension) 300 mA (avec extensions)
Puissance dissipée en W	10 W avec extensions 6 W sans extension
Protection inversion de polarité	Avec
Nombre d’entrées TOR	16 se conformer à CEI 61131-2 Type 1
Type d’entrée logique	Résistif
Tension d’entrée logique	24 V CC
Courant d’entrée numérique	4 mA
Fréquence de comptage	1 kHz pour entrée TOR
Tension état 1 garanti	= 15 V pour circuit d’entrée numérique I1 à IA et IH à IR = 15 V pour IB à IG utilisés comme circuit d’entrée numérique
Tension état 0 garanti	= 5 V pour circuit d’entrée numérique I1 à IA et IH à IR = 5 V pour IB à IG utilisés comme circuit d’entrée numérique
Etat actuel 1 garanti	= 1,2 mA (IB à IG utilisés comme circuit d’entrée numérique) = 2,2 mA (circuit d’entrée numérique I1 à IA et IH à IR)
Etat actuel 0 garanti	= 0,5 mA (IB à IG utilisés comme circuit d’entrée numérique) = 0,75 mA (circuit d’entrée numérique I1 à IA et IH à IR)
Compatibilité de l’entrée numérique	Détecteurs de proximité PNP à 3 fils pour entrée TOR
Nombre d’entrées analogiques	6
Type d’entrée analogique	Mode commun
Plage d’entrée analogique	0…10 V 0…24 V
Type de sonde de température	NTC 10k à 25 °C NTC 1000k à 25 °C KTY81 210/220/221/222/250 Pt 500
Tension maximale admissible	30 V pour circuit d’entrée analogique
Résolution d’entrée analogique	8 bits
Valeur du bit de poids faible	39 mV pour circuit d’entrée analogique
Temps de conversion	Temps de cycle de relais intelligent pour circuit d’entrée analogique
Erreur de conversion	+/- 5 % à 25 °C pour circuit d’entrée analogique +/- 6,2 % à 55 °C pour circuit d’entrée analogique
Précision de répétition	+/- 2 % à 55 °C pour circuit d’entrée analogique
Portée de fonctionnement	10 m entre des postes, avec un câble blindé (capteur non isolé) pour circuit d’entrée analogique
Impédance d’entrée	12 kOhm pour IB à IG utilisés comme circuit d’entrée analogique 12 kOhm pour IB à IG utilisés comme circuit d’entrée numérique 7,4 kOhm pour circuit d’entrée numérique I1 à IA et IH à IR
Nombre de sorties	10 relais
Limites de la tension de sortie	24…250 V CA (sortie relais) 5…30 V CC (sortie relais)
Type et composition des contacts	NO pour sortie relais
Courant thermique de sortie	5 A pour 2 sorties pour sortie relais 8 A pour 8 sorties pour sortie relais
Durée de vie électrique	AC-12: 500000 cycle à 230 V, 1,5 A pour sortie relais se conformer à CEI 60947-5-1 AC-15: 500000 cycle à 230 V, 0,9 A pour sortie relais se conformer à CEI 60947-5-1 DC-12: 500000 cycle à 24 V, 1,5 A pour sortie relais se conformer à CEI 60947-5-1 DC-13: 500000 cycle à 24 V, 0,6 A pour sortie relais se conformer à CEI 60947-5-1
Pouvoir de commutation en mA	= 10 mA à 12 V (sortie relais)
Taux de disponibilité en Hz	0,1 Hz (au courant nominal) pour sortie relais 10 Hz (à vide) pour sortie relais
Durée de vie mécanique	10000000 cycle pour sortie relais
[Uimp] tension assignée de tenue aux chocs	4 kV se conformer à EN/CEI 60947-1 et EN/CEI 60664-1
Horloge	Avec
Temps de réponse	10 ms (de phase 0 à phase 1) pour sortie relais 5 ms (de phase 1 à phase 0) pour sortie relais
Mode de raccordement	Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) semi-solide Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) rigide Bornes à vis, 1 x 0,25 à 1 x 2,5 mm² (AWG 24…AWG 14) flexible avec embout Bornes à vis, 2 x 0,2…2 x 1,5 mm² (AWG 24…AWG 16) rigide Bornes à vis, 2 x 0,25 à 2 x 0,75 mm² (AWG 24 à AWG 18) flexible avec embout
Couple de serrage	0,5 N.m
Catégorie de surtension	III conforming to IEC 60664-1
Poids du produit	0,4 kg

Environnement
Immunité aux micro coupures	1 ms
Certifications du produit	GL C-Tick CSA UL GOST
Normes	CEI 61000-4-2 niveau 3 IEC 61000-4-5 CEI 61000-4-6 niveau 3 IEC 61000-4-11 IEC 61000-4-3 IEC 60068-2-27 Ea CEI 61000-4-12 IEC 60068-2-6 Fc CEI 61000-4-4 niveau 3
Degré de protection IP	IP20 se conformer à IEC 60529 (bornier) IP40 se conformer à IEC 60529 (face avant)
Caractéristique d’environnement	Directive CEM conforming to CEI 61000-6-2 Directive CEM conforming to CEI 61000-6-3 Directive CEM conforming to CEI 61000-6-4 Directive CEM conforming to IEC 61131-2 zone B Directive basse tension conforming to CEI 61131-2
Perturbation radiée/conduite	Classe B se conformer à EN 55022-11 groupe 1
Degré de pollution	2 conforme à CEI 61131-2
Température de fonctionnement	-20…40 °C dans un boîtier non ventilé se conformer à CEI 60068-2-1 et CEI 60068-2-2 -20…55 °C se conformer à CEI 60068-2-1 et CEI 60068-2-2
Température ambiante de stockage	-40…70 °C
Altitude de fonctionnement	2000 m
Transport altitude maxi	3048 m
Humidité relative	95 % sans condensation ou eau d’égouttage

Emballage
Type d’emballage 1	PCE
Nombre d’unité par paquet	1
Hauteur de l’emballage 1	6,800 cm
Largeur de l’emballage 1	10,000 cm
Longueur de l’emballage 1	13,300 cm
Poids de l’emballage (Kg)	379,000 g
Type d’emballage 2	S03
Nb produits dans l’emballage 2	20
Hauteur de l’emballage 2	30,000 cm
Largeur de l’emballage 2	30,000 cm
Longueur de l’emballage 2	40,000 cm
Poids de l’emballage 2	8,064 kg

Récupération au magasin Matelec

Récupérez votre commande aujourd'hui.

Gratuit

Livraison partout au Maroc

Nous livrons à domicile dans tout le Maroc.

2-3 Jours 35.00 Dh

Livraison à Casablanca

Le coursier livrera à l'adresse indiquée.

même jour 20.00 Dh

Retours gratuits sous 7 jours.

Rupture de stock

Comparer

Ajouter à mes favoris

19 Personnes qui regardent ce produit actuellement !

Catégories : AUTOMATISME, ELECTRICITE INDUSTRIEL

Description
Informations complémentaires

Description

Passez à la vitesse supérieure avec l’automate modulaire Zelio Logic SR3B261BD. Conçu pour des applications plus complexes, il offre 16 entrées et 10 sorties relais dans un format compact, avec la possibilité d’ajouter des modules d’extension pour s’adapter à l’évolution de vos besoins. Alimenté en 24V DC, il est parfait pour les armoires de commande standard. Son écran intégré et son horloge temps réel permettent de créer des applications sophistiquées avec programmation et supervision directement sur le module. La solution flexible et puissante pour l’automatisation au Maroc.
