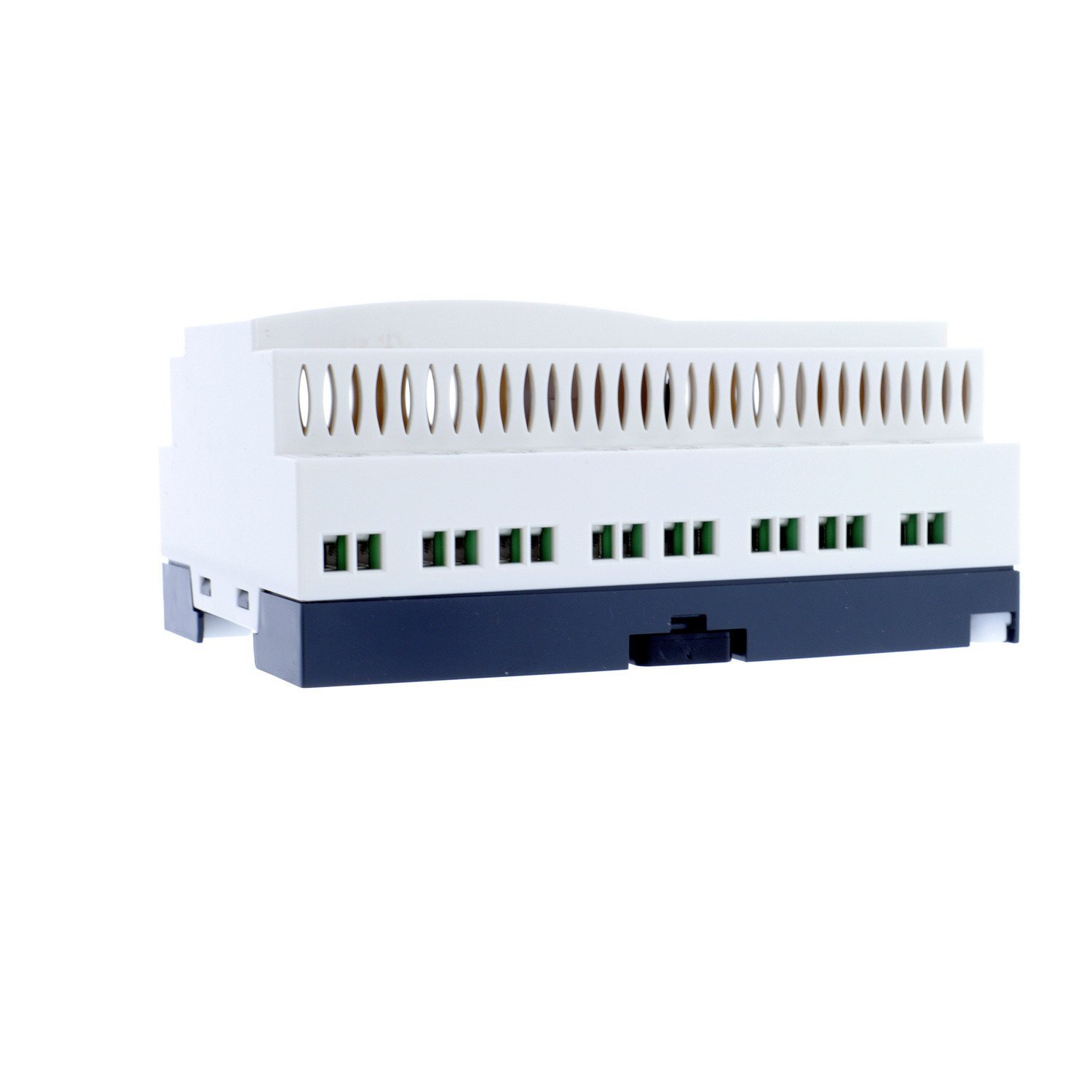

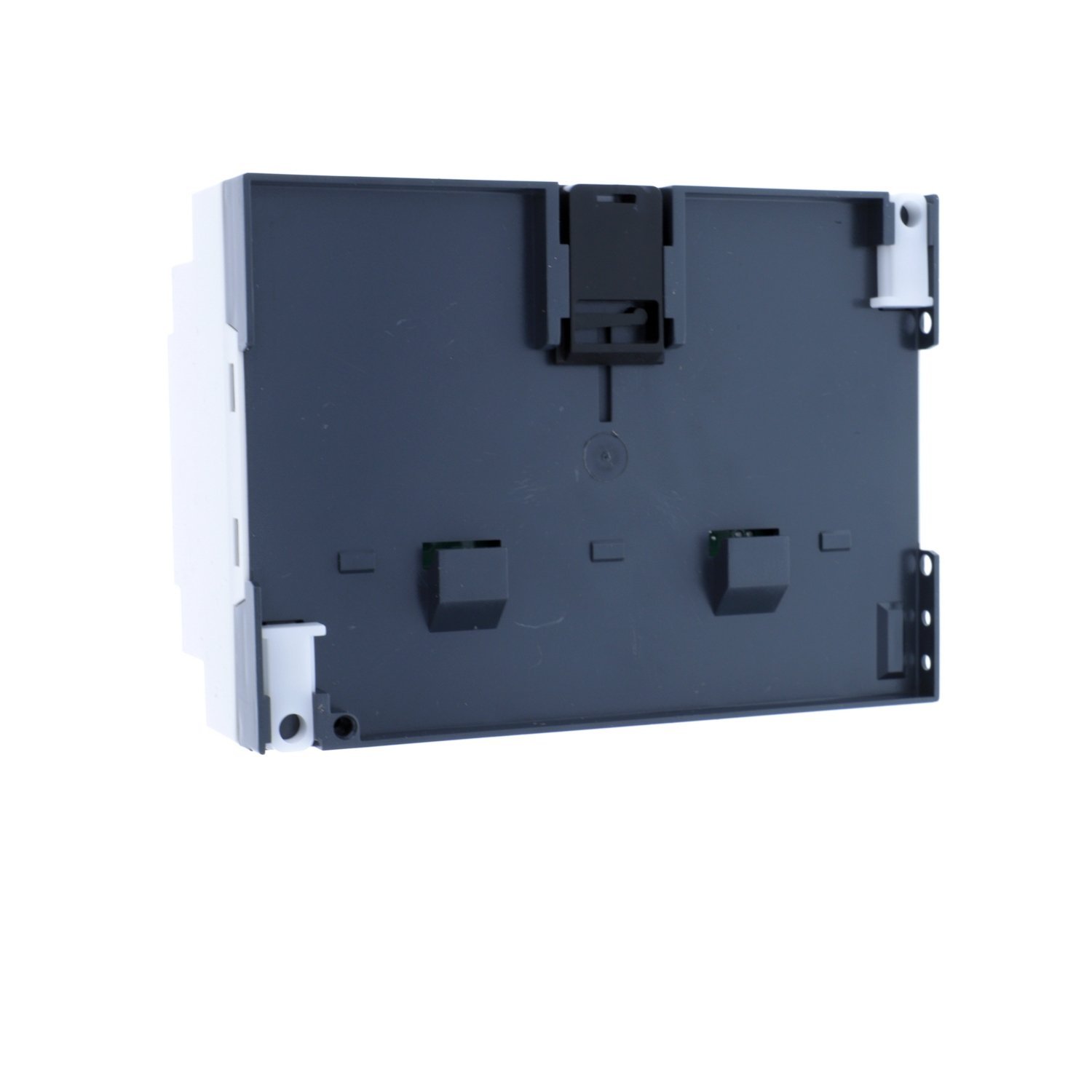

Zelio Logic-relais intelligent compact-20 E/S 24Vca-horloge-ss affichage – Image 1

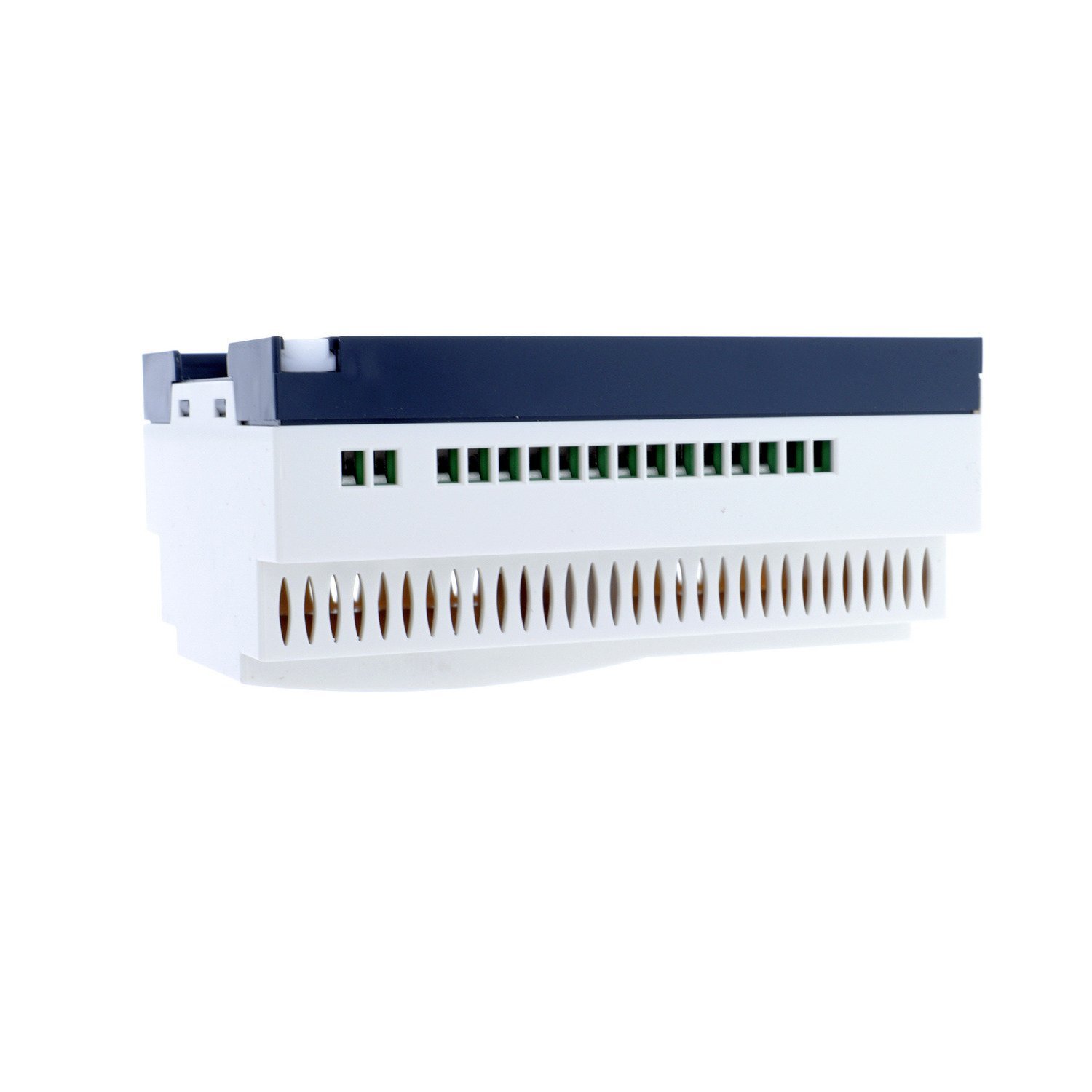

Zelio Logic-relais intelligent compact-20 E/S 24Vca-horloge-ss affichage – Image 2

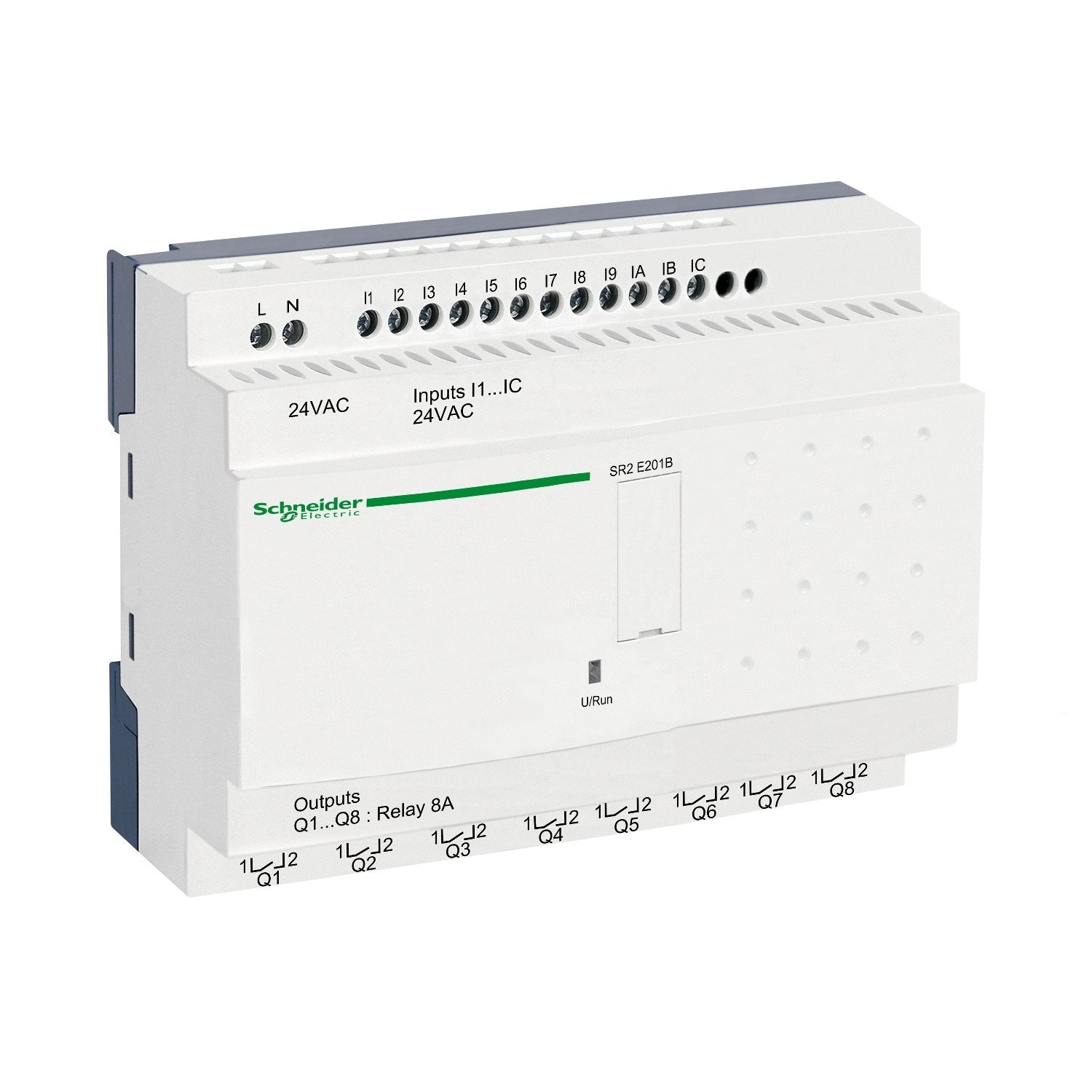

Zelio Logic-relais intelligent compact-20 E/S 24Vca-horloge-ss affichage

Zelio Logic-relais intelligent compact-20 E/S 24Vca-horloge-ss affichage

Le prix initial était : د.م. 1.800,00.Le prix actuel est : د.م. 1.650,00.

Principales
Gamme de produit	Zelio Logic
Type de produit ou équipement	Relais intelligent compact

Complémentaires
Affichage local	Sans
Nombre de lignes de schéma de contrôle	0…240 avec Ladder programmation 0…500 avec FBD programmation
Temps de cycle	6…90 ms
Temps de sauvegarde	10 ans à 25 °C
Dérive de l’horloge	12 min/an à 0…55 °C 6 s/mois à 25 °C
Vérifications	Mémoire du programme à chaque mise sous tension
[Us] tension d’alimentation	24 V CA
Limites de la tension d’alimentation	20,4…28,8 V
Fréquence d’alimentation	50/60 Hz
Courant d’alimentation maximal	233 mA (sans extension)
Puissance consommée en VA	6 VA sans extension
Tension d’isolement	1780 V
Type de protection	Contre l’inversion de bornes (instructions de contrôle non exécutées)
Nombre d’entrées TOR	12
Tension d’entrée logique	24 V CA
Courant d’entrée numérique	4,4 mA
Fréquences d’entrée numérique	47…53 Hz 57…63 Hz
Tension état 1 garanti	= 14 V pour entrée TOR
Tension état 0 garanti	= 5 V pour entrée TOR
Etat actuel 1 garanti	= 2 mA (entrée TOR)
Etat actuel 0 garanti	= 0,5 mA (entrée TOR)
Nombre d’entrées analogiques	0
Impédance d’entrée	4,6 kOhm pour entrée TOR
Nombre de sorties	8 relais
Limites de la tension de sortie	5…30 V CC (sortie relais) 24…250 V CA
Type et composition des contacts	NO pour sortie relais
Courant thermique de sortie	8 A pour les 8 sorties pour sortie relais
Durée de vie électrique	AC-12: 500000 cycle à 230 V, 1,5 A pour sortie relais se conformer à CEI 60947-5-1 AC-15: 500000 cycle à 230 V, 0,9 A pour sortie relais se conformer à CEI 60947-5-1 DC-12: 500000 cycle à 24 V, 1,5 A pour sortie relais se conformer à CEI 60947-5-1 DC-13: 500000 cycle à 24 V, 0,6 A pour sortie relais se conformer à CEI 60947-5-1
Pouvoir de commutation en mA	= 10 mA à 12 V (sortie relais)
Taux de disponibilité en Hz	0,1 Hz (au courant nominal) pour sortie relais 10 Hz (à vide) pour sortie relais
Durée de vie mécanique	10000000 cycle pour sortie relais
[Uimp] tension assignée de tenue aux chocs	4 kV se conformer à EN/CEI 60947-1 et EN/CEI 60664-1
Horloge	Avec
Temps de réponse	50 ms avec Ladder programmation (de phase 0 à phase 1) pour entrée TOR 50 ms avec Ladder programmation (de phase 1 à phase 0) pour entrée TOR 50…255 ms avec FBD programmation (de phase 0 à phase 1) pour entrée TOR 50…255 ms avec FBD programmation (de phase 1 à phase 0) pour entrée TOR 10 ms (de phase 0 à phase 1) pour sortie relais 5 ms (de phase 1 à phase 0) pour sortie relais
Mode de raccordement	Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) semi-solide Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) rigide Bornes à vis, 1 x 0,25 à 1 x 2,5 mm² (AWG 24…AWG 14) flexible avec embout Bornes à vis, 2 x 0,2…2 x 1,5 mm² (AWG 24…AWG 16) rigide Bornes à vis, 2 x 0,25 à 2 x 0,75 mm² (AWG 24 à AWG 18) flexible avec embout
Couple de serrage	0,5 N.m
Catégorie de surtension	III conforming to IEC 60664-1
Poids du produit	0,35 kg

Environnement
Immunité aux micro coupures	10 ms répété 20 fois
Certifications du produit	UL CSA C-Tick GL GOST
Normes	CEI 61000-4-12 IEC 61000-4-11 CEI 61000-4-6 niveau 3 IEC 61000-4-3 IEC 61000-4-5 IEC 60068-2-27 Ea CEI 61000-4-2 niveau 3 CEI 61000-4-4 niveau 3 IEC 60068-2-6 Fc
Degré de protection IP	IP20 se conformer à IEC 60529 (bornier) IP40 se conformer à IEC 60529 (face avant)
Caractéristique d’environnement	Directive CEM conforming to CEI 61000-6-2 Directive CEM conforming to CEI 61000-6-3 Directive CEM conforming to CEI 61000-6-4 Directive CEM conforming to IEC 61131-2 zone B Directive basse tension conforming to CEI 61131-2
Perturbation radiée/conduite	Classe B se conformer à EN 55022-11 groupe 1
Degré de pollution	2 conforme à CEI 61131-2
Température de fonctionnement	-20…40 °C dans un boîtier non ventilé se conformer à CEI 60068-2-1 et CEI 60068-2-2 -20…55 °C se conformer à CEI 60068-2-1 et CEI 60068-2-2
Température ambiante de stockage	-40…70 °C
Altitude de fonctionnement	2000 m
Transport altitude maxi	3048 m
Humidité relative	95 % sans condensation ou eau d’égouttage

Emballage
Type d’emballage 1	PCE
Nombre d’unité par paquet	1
Hauteur de l’emballage 1	6,800 cm
Largeur de l’emballage 1	10,000 cm
Longueur de l’emballage 1	13,500 cm
Poids de l’emballage (Kg)	330,000 g
Type d’emballage 2	S03
Nb produits dans l’emballage 2	20
Hauteur de l’emballage 2	30,000 cm
Largeur de l’emballage 2	30,000 cm
Longueur de l’emballage 2	40,000 cm
Poids de l’emballage 2	7,066 kg

Récupération au magasin Matelec

Récupérez votre commande aujourd'hui.

Gratuit

Livraison partout au Maroc

Nous livrons à domicile dans tout le Maroc.

2-3 Jours 35.00 Dh

Livraison à Casablanca

Le coursier livrera à l'adresse indiquée.

même jour 20.00 Dh

Retours gratuits sous 7 jours.

Rupture de stock

Comparer

Ajouter à mes favoris

18 Personnes qui regardent ce produit actuellement !

Catégories : AUTOMATISME, ELECTRICITE INDUSTRIEL

Description

Description

Le relais intelligent Zelio Logic SR2B201B de Schneider Electric est conçu pour les applications d’automatisme nécessitant une gestion temporelle précise. Alimenté en 24Vca, ce module compact est équipé de 12 entrées et 8 sorties à relais, ainsi que d’une horloge intégrée. Il est parfait pour la programmation de cycles horaires, la gestion de l’éclairage public, l’irrigation ou le chauffage. Bien que sans afficheur, sa programmation reste simple et intuitive via le logiciel Zelio Soft. C’est la solution économique et fiable pour toutes vos applications de temporisation au Maroc.
